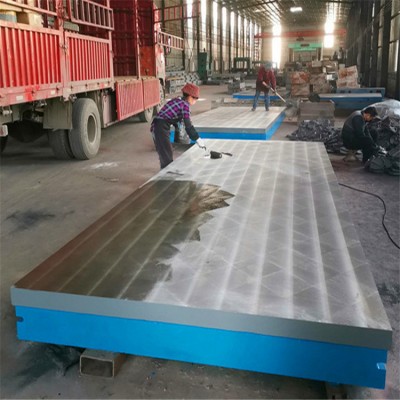

点击图片查看原图
铸铁平台/平板的工作面采用刮研工艺，铸铁平台/平板是铸铁平板的另一种叫法，
按用途分为检验铸铁平台/平板、划线铸铁平台/平板、装配铸铁平台/平板、试验铸铁平台/平板、基础铸铁平台/平板、焊接铸铁平台/平板、铆焊铸铁平台/平板等，外观基本上是箱体式，铸铁平台/平板:工作面有长方形、正方形或圆形，材料为高强度铸铁HT200-300，球墨铸铁QT400-600或者铸钢平台。
工作面上可加工V型槽、T型槽、U型槽、燕尾槽、圆孔、长孔等。铸铁平台/平板是用于工件、设备检测、划线、装配、焊接、组装、铆焊的平面基准的铸铁工作台。
铸铁平台/平板、铸铁平板的质量检测:
1、铸铁平台/平板、铸铁平板工作表面不应有锈迹、划痕、碰伤及其他影响使用的外观缺陷。
2、铸铁平台/平板、铸铁平板工作表面不应有砂孔、气孔、裂纹、夹渣及缩松等铸造缺陷。各种铸造表面应除型砂、且表面平整，涂漆牢固。各棱边应修钝。在精度等级低于“00”级的平板工作面上，对于直径小于15mm的砂孔允许用相同的材料堵塞，其硬度应低于周围材料的硬度。在工作面上堵塞的部位应不多于四处，其相互之间的距离应不小于80mm。
3、在铸铁平板(铸铁平台/平板)的相对两个侧面上，应设置有安装手柄、吊环等吊装设施的螺纹孔或圆柱孔。设计吊装位置时应考虑尽量减少因吊装而引起的变动。
4、根据用户要求，在板工作面上设置螺纹孔或沟槽后，这些部位不应出现高于工作面的凸起现象。
5、铸铁地板应采用细颗料的灰口铸铁或合金铸铁制造。
6、铸铁工作台工作面的硬度应为HB 170-240。铸铁平台/平板规格:100*100-4000*9000mm,也可按客户图纸定做生产。
7、铸铁底板工作面应采用刮削工艺，对于“3”级平板工作面也可以采用刨削工艺，刨削工作表面的表面粗糙度按轮廓算术平均偏差Ra值应不大于5um
8、铸铁平板(铸铁平台/平板)应经过稳定性处理和去磁。
铸铁平台/平板、铸铁平板的使用注意事项: 平板在使用时要先进行安装调试。
然后，把平板的工作面擦拭干净，在确认没有问题的情况下使用，使用过程中，要注意避免工件和平板的工作面有过激的碰撞，防止损坏平板的工作面;工件的重量更不可以超过平板的额定载荷，否则会造成工作质量降低，还有可能损坏平板的结构，甚至会造成平板变形，使之损坏，无法使用。
